総務業務マニュアル

NPS 印刷制御システム、NPS伝票発行システム

　　NPSはNSS下で印刷全体を制御します。

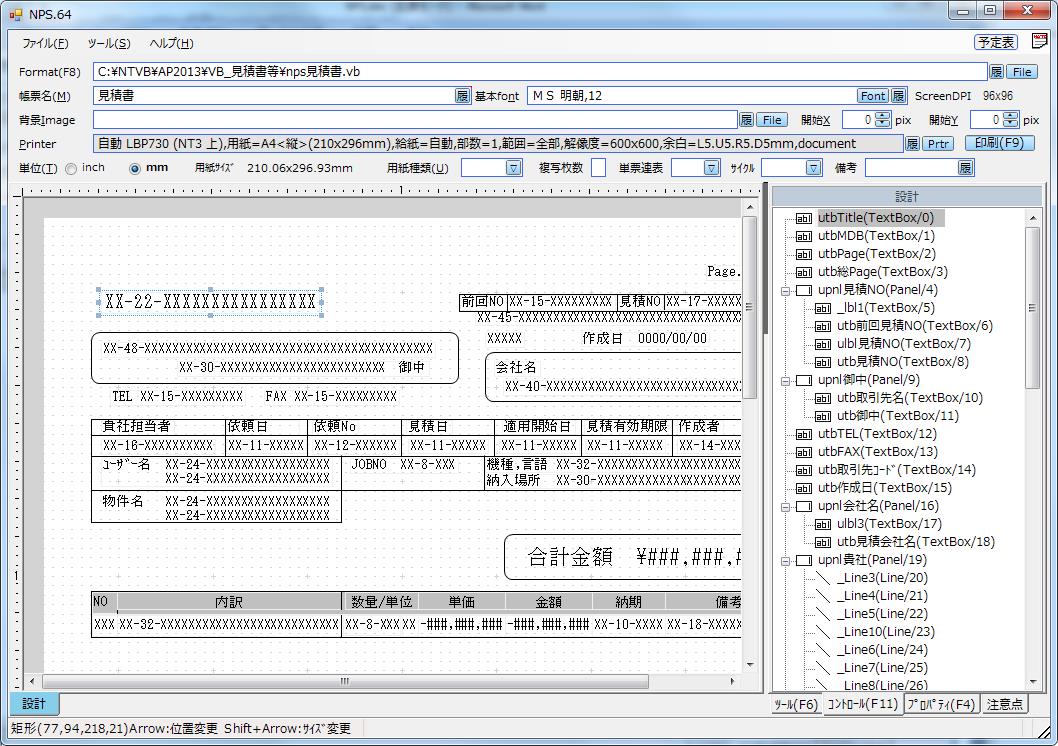

　　1.VB_NPS　印刷フォーム設計

　　　　1-1.印刷フォームの設計をビジュアルに行います。

　　　　　ControlはTextBox(Label含む),Image,Panel,Line,Ovalの指定ができます。

　　　　　Imageは通常ｲﾒｰｼﾞの他にBarcodeのJAN13,JAN8,Code39,Code128,NW7,QRCodeの

　　　　　印刷が可能です。

　　　　　　　　(Property)

　　　　　　　　　Name　　　　　　　　ID

　　　　　　　　　TabIndex　　　　　論理順

　　　　　　　　　X　　　　　　　　　　　X位置(相対指定可能)

　　　　　　　　　Y　　　　　　　　　　　Y位置(相対指定可能)

　　　　　　　　　Width　　　　　　　　幅

　　　　　　　　　Height　　　　　　　　高さ

　　　　　　　　　偏差　　　　　　　　　　前フィールドとの差

　　　　　　　　　BorderStyle　　　　境界線スタイル

　　　　　　　　　BorderColor　　　　境界線色

　　　　　　　　　BorderWidth　　　　境界線太さ

　　　　　　　　　BorderSides　　　　境界線描画サイド　left,right,top,bottom

　　　　　　　　　LeftMargin　　　　　境界線との左ﾏージン

　　　　　　　　　TopMargin　　　　　境界線との上ﾏージン

　　　　　　　　　BottomMargin　　境界線との下ﾏージン

　　　　　　　　　角丸円弧半径　　　　方形の場合の角半径

　　　　　　　　　BackColor　　　　　　背景色

　　　　　　　　　TextColor　　　　　　文字色

　　　　　　　　　見出し　　　　　　　　　見出し付Controlの時

　　　　　　　　　付記　　　　　　　　　　付記付Controlの時

　　　　　　　　　見出し付記上下　　見出し、付記の上下配置

　　　　　　　　　ﾃﾞｰﾀﾀｲﾌﾟ　　　　　　NSSデータタイプ(システム全体制御)　

　　　　　　　　　行数

　　　　　　　　　桁数

　　　　　　　　　編集ｺｰﾄﾞ

　　　　　　　　　ﾌｫﾝﾄ

　　　　　　　　　縦書

　　　　　　　　　半角縦書　　　　　　半角文字の縦書,横書

　　　　　　　　　回転角度　　　　　　90,180,270

　　　　　　　　　均等割付ｻｲｽﾞ

　　　　　　　　　行間　　　　　　　　　複数行の単位行間

　　　　　　　　　TextAlign　　　　　Text位置

　　　　　　　　　初期値s

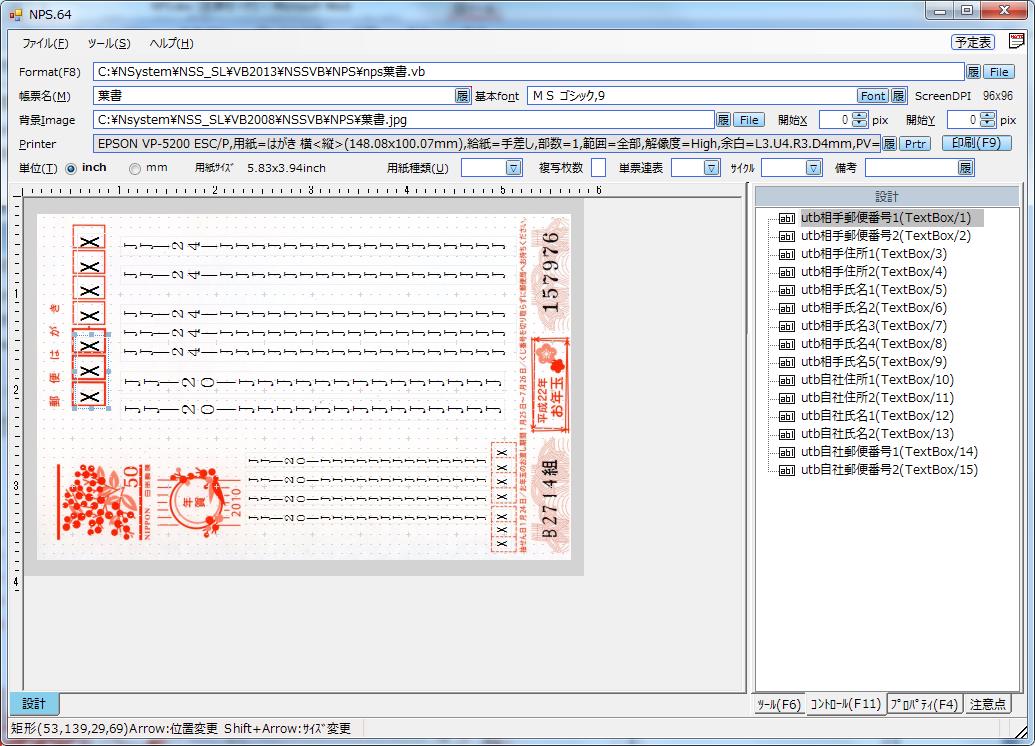

　　　　1-2.背景ImageにBitmap等のImageを表示し、指定帳票の設計がビジュアルにできます。

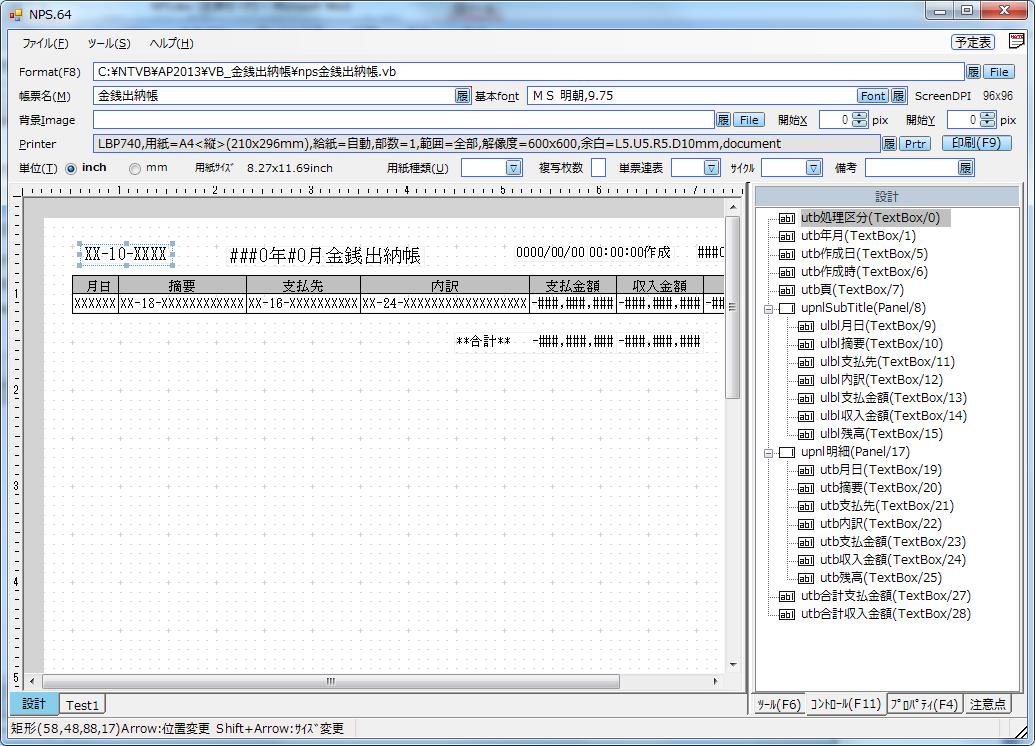

　　　　1-3.通常帳票

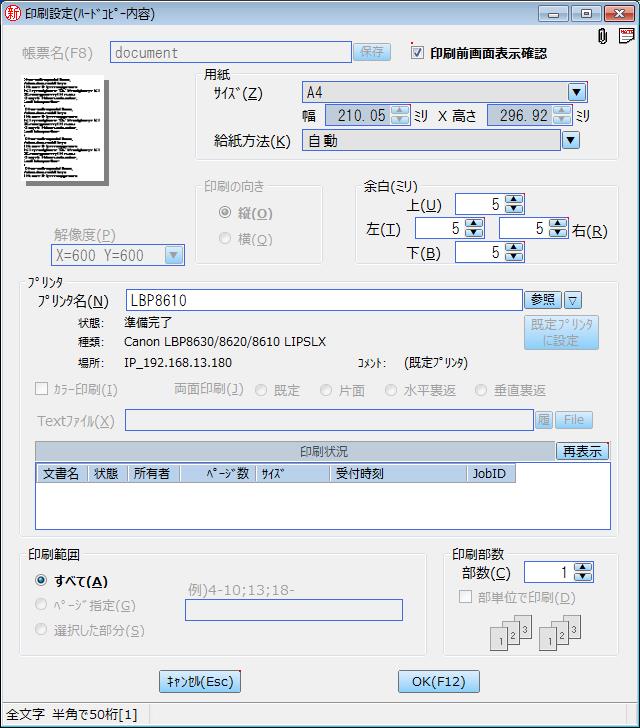

　　2.印刷設定の事前確認画面

　　　　　Textﾌｧｲﾙ(X)の指定でタブ区切りテキストデータ(TSV)へ出力が可能です。(Excelモード)

　　　　　出力は印刷データを縦2.5mmの範囲で分割して、左より右へ各印刷項目を出力します。

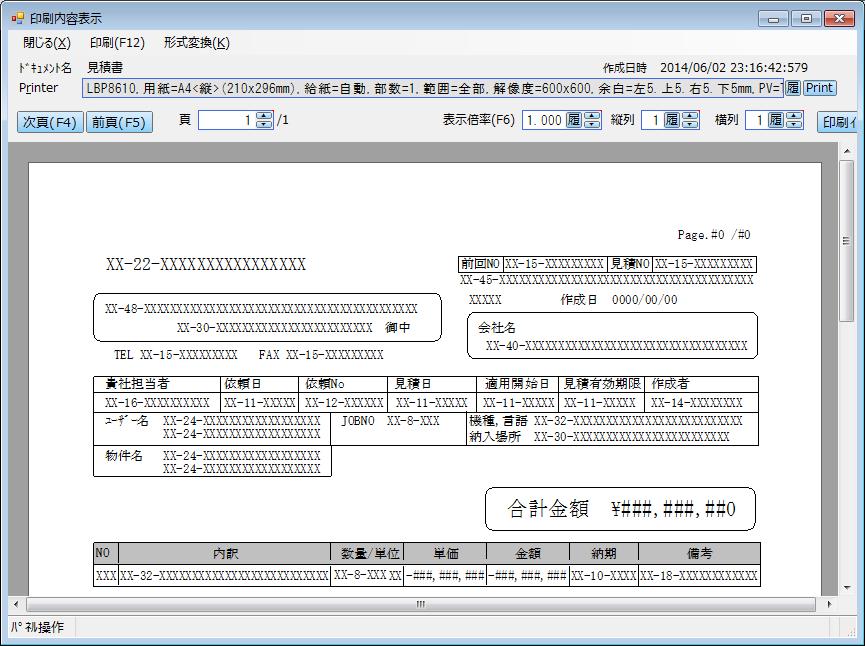

　　3.印刷PreView画面

　　　PreViewデータはDiskへ各ページのEMF形式で保存されますので、頁数はDisk容量が許す限り可能です。

　　　Diskへの出力速度は1,000,000頁　約45分(CPU3.0MH　DualCore)

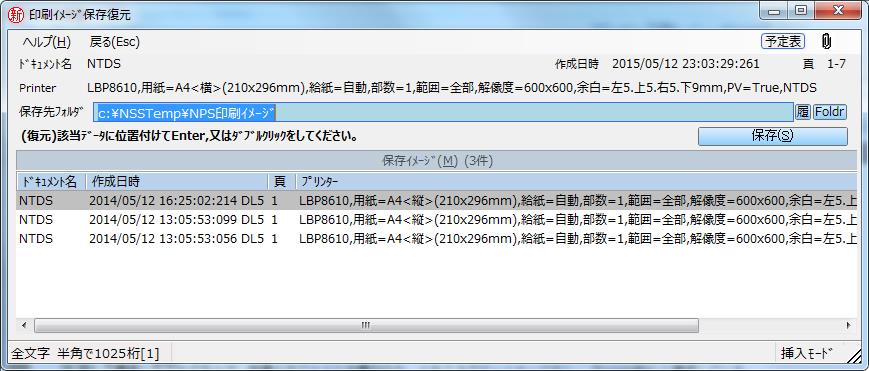

　　　　3-1.印刷PreView内容のDiskへの保存、復元ができます。(EMF方式)

　　　　　　　　Diskへ保存データより再度表示、印刷が可能です。

　　　　3-2.上記処理は　VB_保存ｲﾒｰｼﾞより印刷(弊社ユーティリティ)　でも可能です

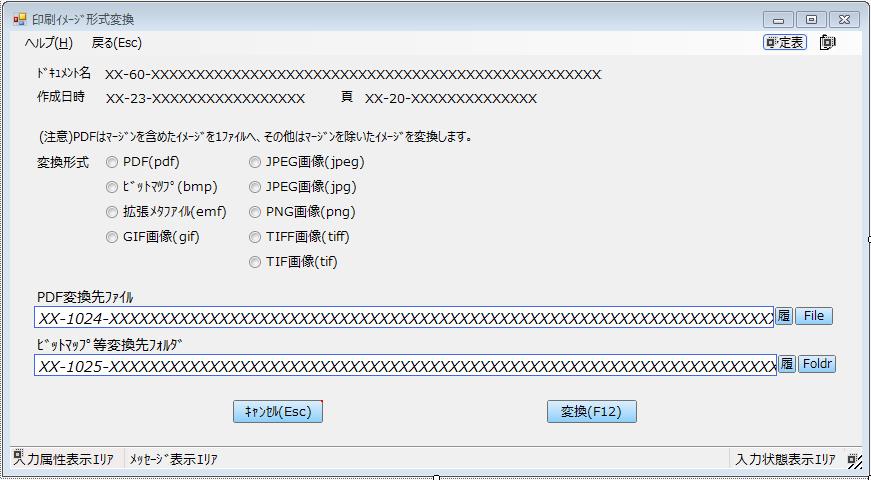

　　　　3-3.印刷データの形式変換ができます。

　　4.VB.NETによる印刷プロセス

　　　　印刷プロセスはWindows　VB.NET　PrintDocument方式に準拠します。

(main)

Dim nps As New nps金銭出納帳(Me, utb印刷装置._Val)

nps.g_frm金銭出納帳 = Me

nps.nfPrint(, False)

(nps金銭出納帳) VB_NPSで生成されたコードに補完します。

Imports NSSVB2008

Imports System.Windows.Forms

Imports System.Drawing

Imports System.Collections.Generic

Public Class nps金銭出納帳

'''''''''UserData定義ｴﾘｱ

''''''''親form

Public g_frm金銭出納帳 As frm金銭出納帳

Private g_lst明細 As List(Of String)

Private g_pLine As Integer

''' <summary>NPS PrintDocument</summary>

Private WithEvents g_npd As New nNPSPrintDocument

Private g_frm As Form = Nothing

''' <summary>

''' NPS Newｺﾝｽﾄﾗｸﾀ

''' [使用方法]Dim nXXX As New npsXXX

''' </summary>

''' <param name="frm">Message表示用Form</param>

''' <param name="strPrinter">Printer設定null=既定値</param>

Public Sub New _

(ByVal frm As Form _

, Optional ByVal strPrinter As String = "" _

)

Try

g_frm = frm

If strPrinter <> "" Then

g_strPrinter = strPrinter

End If

NPS.nfﾌﾟﾘﾝﾀ定義よりPrinterSettings(g_strPrinter, g_npd)

If g_npd._帳票名= "document" AndAlso _

g_str帳票名<> "" Then

g_npd._帳票名= g_str帳票名

End If

Catch ex As Exception

NError.nfShow(ex, Err.Number)

End Try

End Sub

''' <summary>

''' BeginPrint Event

''' ドキュメントの最初のページが印刷される前に発生します

''' </summary>

''' <param name="sender">nNPSPrintDocument</param>

''' <param name="e">PrintEventArgs</param>

Private Sub g_npd_neBeginPrint _

(ByVal sender As System.Object _

, ByVal e As Printing.PrintEventArgs _

) Handles g_npd.neBeginPrint

Try

'''''''ﾕｰｻﾞｰ処理定義ｴﾘｱ

Dim ugd As ucNSSGrid = g_frm金銭出納帳.ugd明細

g_lst明細= ugd.nfDataUnloadToList()

'NMsgBox.nfShow(g_lst明細)

g_pLine = 0

Catch ex As Exception

NError.nfShow(ex, Err.Number)

End Try

End Sub

''' <summary>

''' QueryPageSettings Event

''' 各PrintPage イベントの直前に発生します

''' ドキュメントの各ページを異なるページ設定を使用して印刷できます

''' </summary>

''' <param name="sender">nNPSPrintDocument</param>

''' <param name="e">QueryPageSettingsEventArgs</param>

''' <param name="intPageNO">現在のPageNO</param>

Private Sub g_npd_neQueryPageSettings _

(ByVal sender As System.Object _

, ByVal e As Printing.QueryPageSettingsEventArgs _

, ByVal intPageNO As Integer _

) Handles g_npd.neQueryPageSettings

Try

'''''''ﾕｰｻﾞｰ処理定義ｴﾘｱ

'''''''NPS Color printer color設定

If g_npd.g_PrinterSettings.SupportsColor = True Then

e.PageSettings.Color = True

End If

Catch ex As Exception

NError.nfShow(ex, Err.Number)

End Try

End Sub

''' <summary>

''' PrintPage Event

''' 現在のページに印刷する出力が必要なときに発生します。

''' 印刷が時頁に続く時はe.HasMorePages=True(既定値=False) を指定する事

''' </summary>

''' <param name="sender">nNPSPrintDocument</param>

''' <param name="e">PrintPageEventArgs</param>

''' <param name="intPageNO">現在のPageNO</param>

''' <param name="blnPrintSkip">true=Print Skip</param>

Private Sub g_npd_nePrintPage _

(ByVal sender As System.Object _

, ByVal e As Printing.PrintPageEventArgs _

, ByVal intPageNO As Integer _

, ByRef blnPrintSkip As Boolean _

) Handles g_npd.nePrintPage

Try

'e.Graphics.DrawRectangle(Pens.Black, e.MarginBounds) '''''''Margin印刷

'''''''ﾕｰｻﾞｰ処理定義ｴﾘｱ

utb処理区分.nfDraw(e, , g_frm金銭出納帳.urb処理._Val)

utb年月.nfDraw(e, , g_frm金銭出納帳.utb年月._Val)

utb作成日.nfDraw(e, , Now.ToShortDateString)

utb作成時.nfDraw(e, , Now.ToLongTimeString)

utb頁.nfDraw(e, , intPageNO)

Dim pf As PointF = upnlSubTitle.upnlSubTitle.g_rctfBounds.Location

upnlSubTitle.nfDraw(e, pf)

If g_pLine > g_lst明細.Count - 1 Then

e.HasMorePages = False

Exit Do

End If

Dim strItems() As String = NStr.nfSplit(g_lst明細(g_pLine), , , , 9)

If strItems(0).Contains(vbBack) Then

strItems(0) = Mid(strItems(0), 1, strItems(0).IndexOf(vbBack))

End If

If strItems(3).Contains(vbBack) Then

strItems(3) = Mid(strItems(3), 1, strItems(3).IndexOf(vbBack))

End If

If strItems(4).Contains(vbBack) Then

strItems(4) = Mid(strItems(4), 1, strItems(4).IndexOf(vbBack))

End If

If strItems(5).Contains(vbBack) Then

strItems(5) = Mid(strItems(5), 1, strItems(5).IndexOf(vbBack))

End If

If strItems(6).Contains(vbBack) Then

strItems(6) = Mid(strItems(6), 1, strItems(6).IndexOf(vbBack))

End If

If strItems(7).Contains(vbBack) Then

strItems(7) = Mid(strItems(7), 1, strItems(7).IndexOf(vbBack))

End If

If strItems(8).Contains(vbBack) Then

strItems(8) = Mid(strItems(8), 1, strItems(8).IndexOf(vbBack))

End If

upnl明細.utb月日._Val = strItems(0)

upnl明細.utb摘要._Val = strItems(3)

upnl明細.utb支払先._Val = strItems(4)

upnl明細.utb内訳._Val = strItems(5)

upnl明細.utb支払金額._Val = strItems(6)

upnl明細.utb収入金額._Val = strItems(7)

upnl明細.utb残高._Val = strItems(8)

pf.X = upnl明細.upnl明細.g_rctfBounds.X

If g_pLine = g_lst明細.Count - 1 Then

upnl明細.ul明細.g_typBorderStyle = Drawing2D.DashStyle.Solid

End If

If upnl明細.nfDraw(e, pf) = False Then

e.HasMorePages = True

Exit Sub

End If

g_pLine += 1

Loop

'''''''''合計

pf.X = utb合計支払金額.g_rctfBounds.X

utb合計支払金額._Val = g_frm金銭出納帳.ulbl当月支払金額._Val

utb合計収入金額._Val = g_frm金銭出納帳.ulbl当月収入金額._Val

Dim sngY As Single = pf.Y

If utb合計支払金額.nfDraw(e, pf) = False Then

e.HasMorePages = True

Exit Sub

End If

pf.X = utb合計収入金額.g_rctfBounds.X

pf.Y = sngY

utb合計収入金額.nfDraw(e, pf)

Catch ex As Exception

NError.nfShow(ex, Err.Number)

End Try

End Sub

''' <summary>

''' EndPrint Event

''' ドキュメントの最後のページが印刷されたときに発生します。

''' </summary>

''' <param name="sender">nNPSPrintDocument</param>

''' <param name="e">PrintEventArgs</param>

Private Sub g_npd_neEndPrint _

(ByVal sender As System.Object _

, ByVal e As Printing.PrintEventArgs _

) Handles g_npd.neEndPrint

Try

'''''''ﾕｰｻﾞｰ処理定義ｴﾘｱ

Catch ex As Exception

NError.nfShow(ex, Err.Number)

End Try

End Sub

End Class

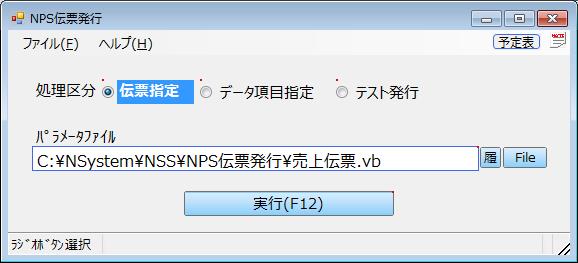

　　11.NPS伝票発行システム

　　　　　NPS伝票発行システムはユーザー指定により簡単に各種伝票を作成できるように、

　　　　　NPSを利用して開発したシステムです。

　　　　　顧客別に伝票形式が異なり多種の伝票が必要な場合に威力を発揮します。

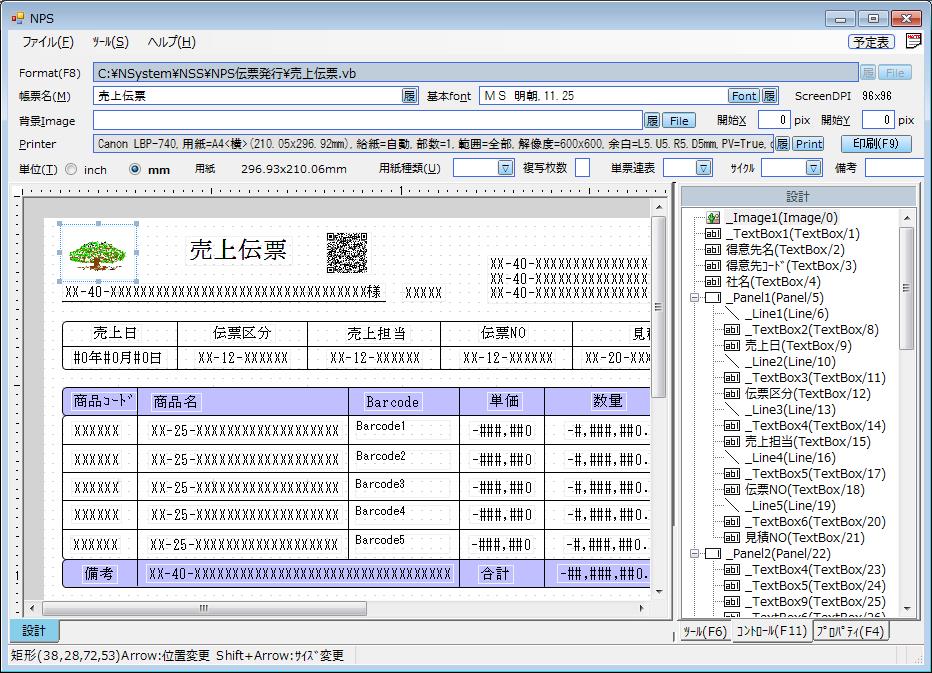

　　11-1.伝票指定

　　　　　　NPS帳票設計で基本パターンより伝票を設計します。

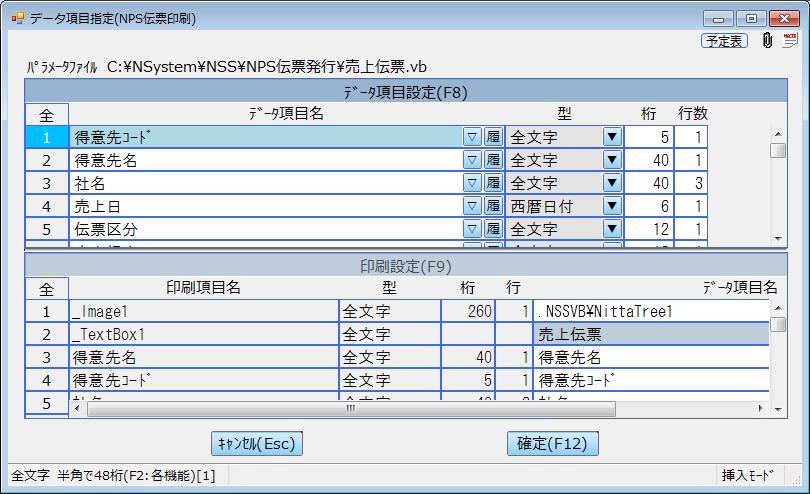

　　11-2.データ項目指定

　　　　　　　伝票とデータ項目の関連を指定します。

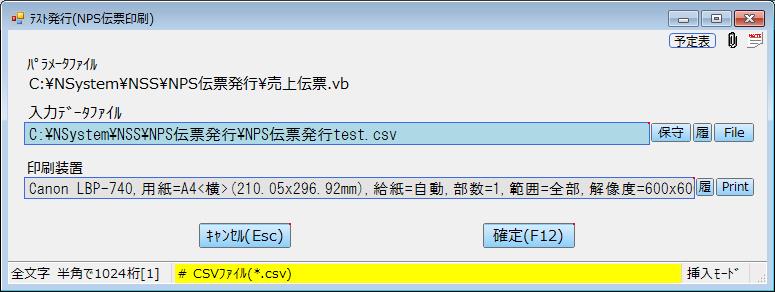

　　11-3.テスト発行

　　　　　テスト発行で伝票内容を確認します。
